卷板机是一种将金属板材卷弯成筒形、弧形或其它形状工件的通用设备。根据三点成圆的原理，利用工件相对位置变化和旋转运动使板材产生连续的塑性变形，以获得预定形状的工件。三辊液压对称式卷板机的上辊在两下辊中央对称位置作垂直升降运动，通过液压缸内的液压油作用于活塞而获得，为液压传动；两下辊作旋转运动，通过减速机的输出齿轮于下辊齿啮合，为卷制板材提供扭矩。三辊液压对称式卷板机结构紧凑，操作维修方便，适合用于金属板材的弯曲变形，可卷制圆形，弧形和一定范围内的锥形工件，并有板材端部预弯功能。

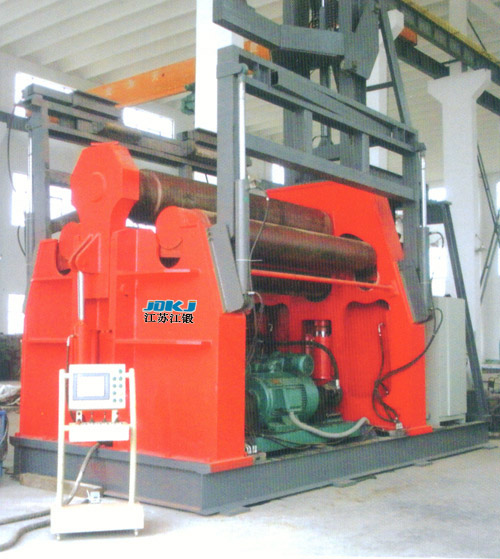

    下面我们来给大家水平下调式三辊卷板机设备的结构特征 ：

    1、机器由底座、上辊、下辊、左右机架、主驱动系统、辅助驱动系统、液压系统、电气控制系统等组成。底座及机架采用焊接结构，严格要求焊缝质量，并进行时效处理，以保证机器在工作负荷下有足够的强度和刚度。

    2、工作部分

    上辊装在两轴承体内，分别镶在两侧的机架内侧，由两端油缸驱动上辊升降运动。上辊两端轴承均采用低速度、重载荷的调心滚子轴承，上辊的升降位移量由数字显示，可根据数字显示调整工作辊平行或倾斜。其同步精度±0.2mm。上辊的倾倒侧装有倾倒油缸，方便取料。上辊尾部装有平衡机构。在倾倒侧失去支承时，平衡上辊处于水平位置。

    两下辊装在上辊机架内侧，由下辊机架进行支承，采用低速度、重载荷的调心滚子轴承。两下辊在油缸驱动下同时进行水平移动，下辊水平移动量数字显示，根据数字显示调整下工作辊平行。其同步精度为±0.2mm，并可自动回中。

    对料装置安装在下辊一侧，由油缸驱动其工作。 卷锥筒装置安装在上辊的左端，随上辊同升降。

    3、主驱动系统

    机器的三个工作辊均为主动辊。其中上辊为主驱动辊，上辊动力可满足在最大工况负荷下工作。两下辊为辅助驱动辊，作用为送进料和防止在卷制薄板过程中可能产生的打滑。上下辊工作的线速度匹配，由液压系统在卷板过程中实现自动匹配。

    上工作辊由1台液压马达通过行星减速机驱动。 下工作辊由液压马达通过一级齿轮付驱动。 三辊的回转运动均装有制动装置，以确保工件卷制时的准确定位。该装置运转平稳，卷制灵活可靠。

    4、液压系统

    上工作辊升降、下工作辊水平移动及上、下工作辊的旋转，侧倒轴承体倾倒、复位，对料装置均由液压系统驱动。 液压系统中的主要元件油泵、马达、各阀组元件、密封件等均选用优质配套产品，性能稳定、质量可靠。
江苏江锻机械科技有限公司设计生产的水平下调式三辊卷板机，广泛应用于水电、化工、航空、造船、建筑、锅炉、桥梁、金属结构、机械制造等各行业。
