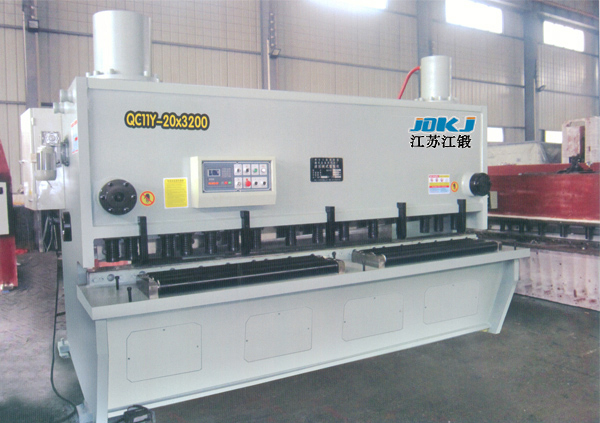

一、液压闸式剪板机系统工作原理：

    1、剪切：电磁阀YV2通电换向，系统建立压力；压力油先进入压料油缸，压住板料；其次压力油进入左油缸上腔，刀架下行；左油缸下腔的油进入右油缸上腔，右油缸下腔的油被压入蓄能器储存起来。由于左油缸下腔与右油缸上腔的面积近似相等，刀架左右两侧同步下行。

    2、回程：刀架到达下死点后，电磁阀全部失电，油泵卸荷，刀架在蓄能器的作用下回到上死点；压料缸在弹簧的作用下复位。

    3、剪切角增大：电磁阀YV3得电，串联腔与系统接通，而系统处于卸荷状态，在蓄能器的作用下，右油缸上行，右油缸上腔的油排到油箱，剪切角增大。

    4、剪切角减小：电磁阀YV1、YV2、YV3得电，阀2卸荷口关闭，系统建立压力，阀1关闭，断开左油缸上腔与系统的通道，压力油进入右油缸上腔，右油缸下行，剪切角减小。


    调整剪切角以前，必须关闭蓄能器前的闸阀8，调整剪切角后，应使刀架空运行1-2次后，再正是剪切。

    5、蓄能器充油：当刀架回程缓慢，蓄能器上的压力表的数值较低时，蓄能器需充油。
